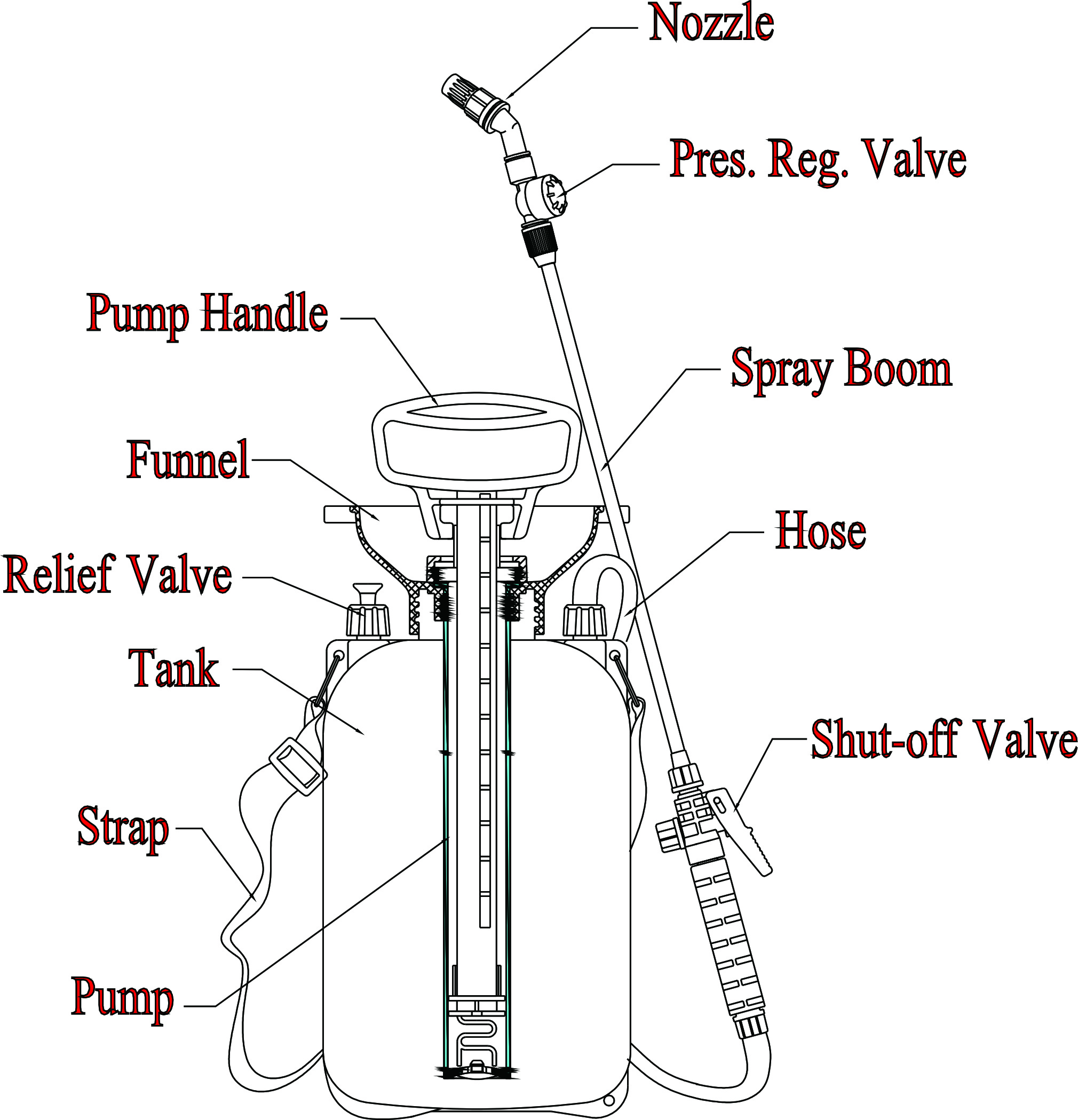

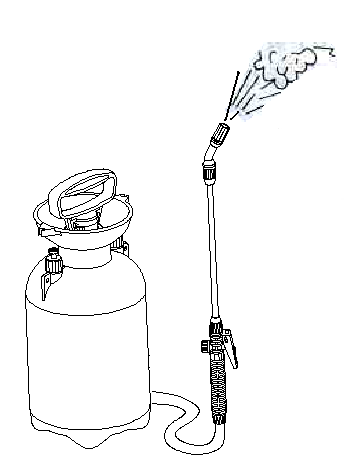

Pulverizador de jardim 5L

Volume avaliado

5 litros

Pressão de Trabalho

1-3 barras

Válvula de segurança

3-3,6bar

Curso de trabalho

190 milímetros

Peso líquido:

1,28kg

Peso total:

7,68kg

Taxa de fluxo*

Bocal cônico

0,50 L/min

Bocal de ventilador

0,40 L/min

Pres. Reg. Válvula

Abra Pres.

1,4±0,2bar

Fechar Pres.

1±0,15bar

Volume residual total

aprox. 30ml

Tamanho do tanque

∅185×455mm

Exigência de EPI: O operador deve usar máscara, chapéu de operação, roupas de proteção, luva à prova d'água e bota de borracha, etc.

Armazenamento e manutenção de pesticidas. Deve ser mantido fora do alcance das crianças. O descarte do agrotóxico deverá seguir as instruções de segurança fornecidas pelo seu fabricante.

In caso de inalação: Deixe imediatamente o local venenoso para um local bem ventilado para deitar e descansar. Em caso de intoxicação por contato com a pele, enxaguar imediatamente com água; Em caso de ingestão, induzir o vômito com água limpa ou salgada e ir ao hospital o mais rápido possível.

Nunca pulverize em seres humanos ou animais. Nunca opere contra ventos adversos.

O pulverizador NÃO é um brinquedo.

O produto químico residual deverá ser mantido em um recipiente em vez de ser despejado no campo, no solo e nos rios. As garrafas e sacos vazios devem ser coletados e enviados ao fabricante para descarte adequado ou enterrados em terreno árido com nível de água subterrânea profundo e pouca chuva, longe de áreas residenciais e fontes de água.。

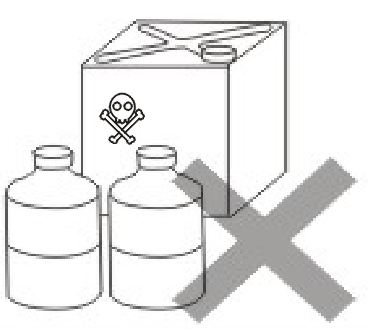

Nunca use soluções ácidas fortes, alcalinas fortes e inflamáveis. Nunca use pesticidas altamente tóxicos e altamente persistentes para controle de pragas de vegetais, plantações de melão, árvores frutíferas, chás, fitoterápicos, etc. E o tempo de colheita após a aplicação do pesticida deve ser longo o suficiente.

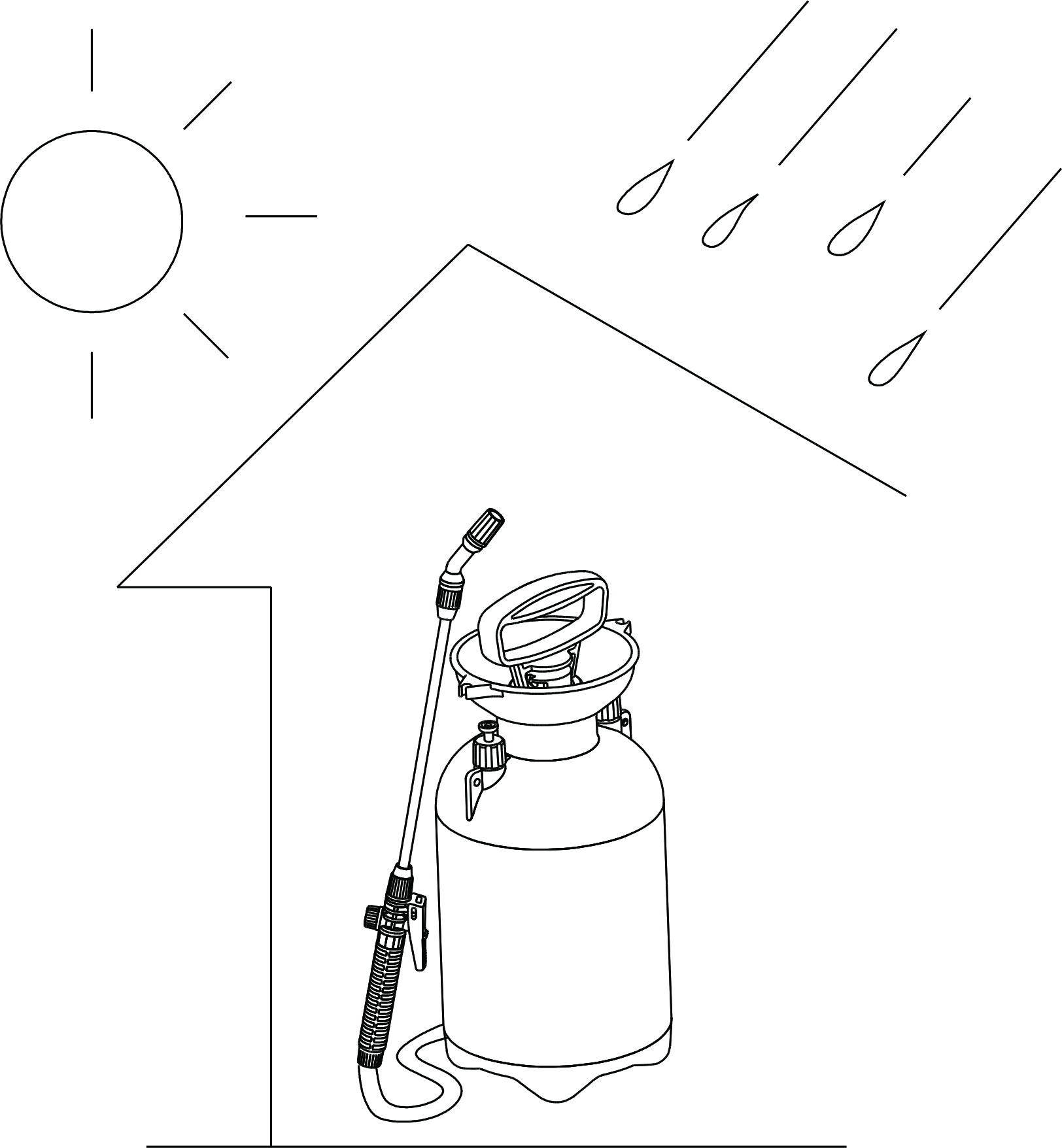

Manter afastado de fontes de calor e prevenir a exposição ao sol forte.

Não permaneça em local público sem vigilância, pois pode colocar em risco a segurança pública.

Não tente remover congestionamentos soprando em partes do produto com a boca.

Não conecte o produto a outra fonte de pressão, por exemplo, compressor de ar.

Proteja o produto contra quedas, tombamento, vibrações, temperaturas extremamente altas ou baixas, luz solar direta e impactos durante o transporte para evitar danos e derramamentos.

Não tente reparar ou modificar o produto de forma alguma. Limpe e mantenha o produto conforme descrito neste manual de instruções. Utilize apenas peças sobressalentes e acessórios recomendados pelo fabricante. Os reparos devem ser realizados apenas pelo fabricante, seu agente de serviço ou pessoas igualmente qualificadas. Não fazer isso pode resultar em perigo.

Verifique o produto regularmente todos os anos após o inverno usando água limpa. Verifique o produto antes de cada uso

Considere o vento, a chuva e outras condições climáticas e ambientais para evitar perigos através da distribuição de líquidos descontrolada ou não intencional. Evitando deriva durante a operação de pulverização.

Não use o pulverizador quando houver vazamentos ou jato de pulverização irregular.

Antes da operação, é necessária uma pulverização experimental com água limpa e uma verificação do tanque, da mangueira, da válvula de fechamento e do bico quanto a possíveis vazamentos.

A preparação do produto químico deve seguir as instruções e fórmula fornecidas pelo fabricante do pesticida. É proibida a alteração não autorizada da taxa de diluição do produto químico, que pode colocar em perigo o ser humano e o animal, ou resultar na falha do controle de pragas.

Verifique a taxa de aplicação de volume antes

Trabalhar.

Ao término da operação, você deverá trocar de roupa e lavar as partes expostas do corpo, como mãos e rosto. No caso de pesticidas e germicidas altamente tóxicos, é necessário um banho após a operação para garantir a segurança.

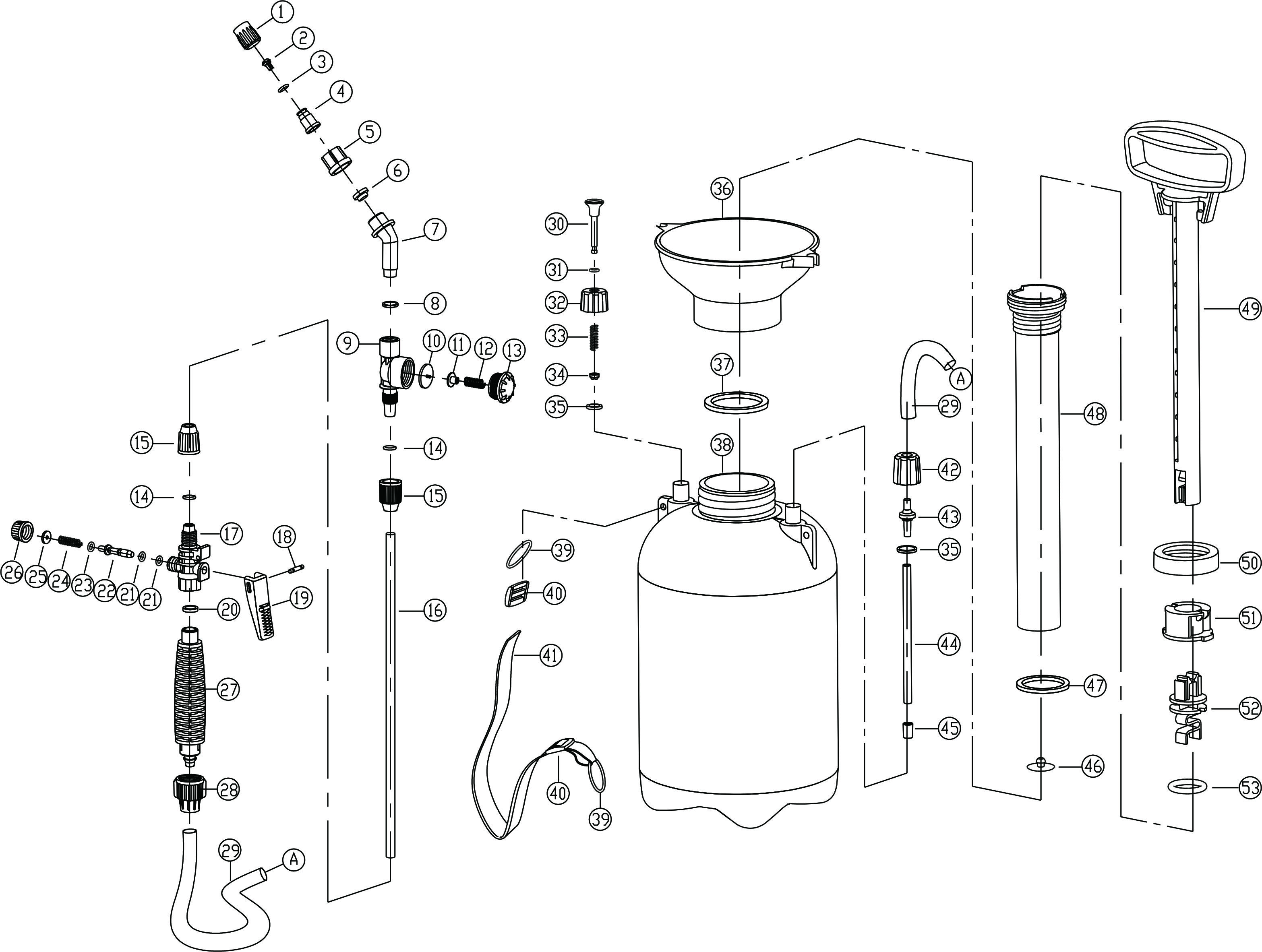

1

Bico de pulverização cônico

1

28

Tampa da mangueira eu

1

2

núcleo de redemoinho

1

29

Mangueira

1

3

O-ring da lança de pulverizaçãoΦ10,7×1,8

1

30

Dedal da válvula de alívio

1

4

bocal de redemoinho

1

31

Anel de vedação Φ7,5×1,8

1

5

tampa do bico

1

32

Tampa da válvula de alívio

1

6

filtro de bico

1

33

Mola da válvula de alívio

1

7

Dobrar

1

34

Anel Retentor de Mola

2

8

Arruela de vedação

1

35

arruela plana

1

9

Corpo da Válvula

1

36

Funil

1

10

comprimido de válvula

1

37

Lavadora de funil

1

11

plugue da válvula

1

38

Tanque

1

12

Primavera

1

39

Anel de alça

2

13

Tampa da válvula

1

40

Fixador de cinta

2

14

O-ring da lança de pulverização

2

41

alça

1

15

tampa da lança do pulverizador

2

42

Tampa da mangueira II

1

16

lança de pulverização

1

43

conector

1

17

corpo de desligamento

1

44

Mangueira de sucção

1

18

pino de desligamento

1

45

filtro pequeno

1

19

placa de imprensa

1

46

Arruela à prova d'água

1

20

Anel de vedação da alça

1

47

Junta da bomba

1

21

Anel de vedação Φ6,8×1,6

2

48

Cilindro

1

22

plugue da válvula

1

49

Alça da bomba

1

23

Anel de vedação Φ7,9×19

1

50

Porca do cilindro

1

24

Mola de desligamento

1

51

Base Guia

1

25

Anel de vedação de fechamento

2

52

pistão

1

26

Porca de desligamento

2

53

anel de vedação do pistão

1

27

alça de desligamento

2

Ocorre vazamento ou pulverização deficiente

· O anel de vedação está solto ou danificado

· O filtro do bocal ou filtro de sucção está bloqueado

· Bocal está bloqueado

·Reaperte ou substitua

·Limpar

·Limpar ou reparar

A alça da bomba é muito pesada para operar

· O-ring do pistão insuficientemente lubrificado

· Pressão muito alta no tanque.

·Aplique lubrificante no anel de vedação do pistão

·Pare de pressurizar. Verifique se a válvula de alívio está emperrada. Repare-o se necessário.

A alça da bomba é muito leve para operar

· O anel de vedação do pistão se desgasta ou sai.

· A arruela à prova d'água sai

·Substitua o anel de vedação do pistão

·Reparar

Pulverize ar em vez de água

· A mangueira de sucção dentro do tanque sai

·Retire a tampa da mangueira e retire a mangueira de sucção para apertar.

Nenhum jato de pulverização ou jato de pulverização irregular

· Entupido

·Mande verificar e limpar a mangueira de sucção e o bico

1

Pulverizador

unidade

1

2

Lança de pulverização

pedaço

1

3

Bocal de pulverização

Pedaço

1

4

Válvula reguladora de pressão

Pedaço

1

5

Manual do usuário

pedaço

1
